باد یکی از عوامل تعیین‌کننده در طراحی برج‌ها، دکل‌ها و پایه پرچم مرتفع است. افزایش ارتفاع، تغییر شرایط جریان هوا و انعطاف‌پذیری سازه باعث می‌شود بررسی اثر باد فراتر از یک نیروی افقی ساده باشد. محاسبه بار باد برای سازههای بلند به مهندس کمک میکند مقاومت اعضا، پایداری کلی و عملکرد سازه را ارزیابی کند. انتخاب مقطع یا فونداسیون بدون شناخت این بار، می‌تواند باعث تغییرشکل نامناسب و هزینه‌های اصلاح شود. در این مقاله، داده‌های موردنیاز، مفهوم فشار باد و مراحل بررسی مهندسی را مرور می‌کنیم.
بار باد چیست و چرا اهمیت دارد؟
بار باد حاصل اثر جریان هوا بر سطوح سازه است. این اثر می‌تواند به شکل فشار، مکش، نیروی جانبی و گشتاور ظاهر شود. مقدار و توزیع آن به سرعت باد، هندسه سازه، جهت وزش و شرایط محیطی وابسته است. بنابراین، سازه‌هایی با ارتفاع مشابه الزاماً بار یکسانی دریافت نمی‌کنند.
در محاسبه بار باد برای سازههای بلند، علاوه بر تحمل نیرو، رفتار سازه هنگام وزش باد اهمیت دارد. یک سازه ممکن است از نظر مقاومت اعضا قابل قبول باشد، اما جابه‌جایی یا شتاب نامناسبی داشته باشد. منابع مهندسی ASCE نیز برای ساختمان‌های بلند، ارزیابی عملکرد و حرکت ناشی از باد را مطرح می‌کنند.
چه اطلاعاتی برای شروع لازم است؟
اولین مرحله محاسبه بار باد برای سازههای بلند، گردآوری اطلاعات معتبر پروژه است. سرعت مبنای باد باید از مرجع پذیرفته‌شده طراحی استخراج شود؛ میانگین باد روزانه یا عدد نمایش‌داده‌شده در برنامه هواشناسی، جایگزین آن نیست. همچنین تعریف سرعت، دوره میانگین‌گیری و مبنای آماری باید با روش محاسبات سازگار باشند.
ارتفاع، ابعاد، شکل مقطع، مصالح، سیستم باربر و تجهیزات متصل نیز باید مشخص شوند. وجود تابلو، آنتن یا پرچم می‌تواند سطح بادگیر و رفتار مجموعه را تغییر دهد. برای سازه موجود، وضعیت اتصالات، خوردگی و تغییرات انجام‌شده هم اهمیت دارد.
| داده موردنیاز | نقش در بررسی |
|---|---|
| سرعت مبنای باد | تعیین مبنای شدت بارگذاری |
| ارتفاع و هندسه | بررسی توزیع فشار و سطح بادگیر |
| شرایط زمین اطراف | تعیین مشخصات مواجهه با باد |
| مشخصات دینامیکی | ارزیابی حساسیت به نوسان |
| اطلاعات خاک و پی | کنترل انتقال بار به زمین |
نقش ارتفاع و محیط اطراف
سرعت باد معمولاً با فاصله گرفتن از سطح زمین افزایش می‌یابد، اما این تغییر در همه محیط‌ها یکسان نیست. زبری زمین، تراکم ساختمان‌ها و وجود موانع بر جریان هوا اثر می‌گذارند. زمین باز و بافت شهری متراکم، شرایط مواجهه متفاوتی دارند. شکل زمین و موقعیت سازه نیز باید مطابق مرجع طراحی بررسی شوند.
وجود ساختمان مجاور را نباید بدون تحلیل، عامل کاهش بار فرض کرد. موانع میتوانند جریان را تغییر دهند و اثرات موضعی ایجاد کنند. به همین دلیل، توصیف دقیق محل پروژه از انتخاب یک ضریب عمومی قابل اتکاتر است.
فرمول فشار باد چگونه استفاده می‌شود؟
برای درک اولیه محاسبه بار باد برای سازههای بلند، رابطه فشار دینامیکی هوا مفید است:
[
q=\frac{1}{2}\rho V^2
]
در این رابطه، (q) فشار دینامیکی، (\rho) چگالی هوا و (V) سرعت باد است. با واحدهای کیلوگرم بر مترمکعب و متر بر ثانیه، فشار بر حسب پاسکال به دست می‌آید. وابستگی به مربع سرعت نشان می‌دهد تغییر سرعت باد می‌تواند اثر قابل توجهی بر فشار داشته باشد.
این رابطه بهتنهایی فشار طراحی نهایی نیست. ضرایب و مراحل آیین‌نامه‌ای مربوط به ارتفاع، مواجهه، شکل، تندباد و شرایط فشار باید طبق روش منتخب اعمال شوند. ترکیب ضرایب از منابع متفاوت، بدون بررسی سازگاری، می‌تواند نتیجه نادرست ایجاد کند.
تبدیل فشار به نیرو و لنگر
پس از تعیین فشار طراحی، نیرو بر اساس سطح مؤثر و توزیع فشار محاسبه می‌شود. در بیان ساده، فشار یکنواخت ضربدر سطح، نیروی حاصل را می‌دهد؛ اما در سازه بلند، فشار ممکن است در ارتفاع تغییر کند. تقسیم سازه به بخش‌های مناسب، بررسی این تغییر را آسان‌تر میکند.
نیروی هر بخش در بازوی آن نسبت به تکیه‌گاه ضرب می‌شود تا سهم لنگر مشخص شود. سپس برش و لنگر برای کنترل سازه استخراج می‌شوند. فشار اجزای موضعی، مانند نما یا تجهیزات، نیز باید متناسب با کاربردشان بررسی شود.
چه زمانی تحلیل دینامیکی اهمیت دارد؟
محاسبه بار باد برای سازههای بلند باید حساسیت سازه به اثرات دینامیکی را مشخص کند. ارتفاع بهتنهایی معیار کافی نیست؛ سختی، جرم، میرایی و فرکانس‌های طبیعی نیز مؤثرند. در سازه انعطاف‌پذیر، تغییرات زمانی باد ممکن است پاسخ قابل توجهی ایجاد کند.
بسته به هندسه و ویژگیهای سازه، بررسی پاسخ در امتداد باد، عمود بر باد و پیچش مطرح می‌شود. برای پروژه‌های خاص، مطالعه تخصصی باد یا آزمایش تونل باد ممکن است لازم باشد. انتخاب روش باید با دامنه کاربرد مرجع طراحی و ویژگیهای پروژه هماهنگ شود.

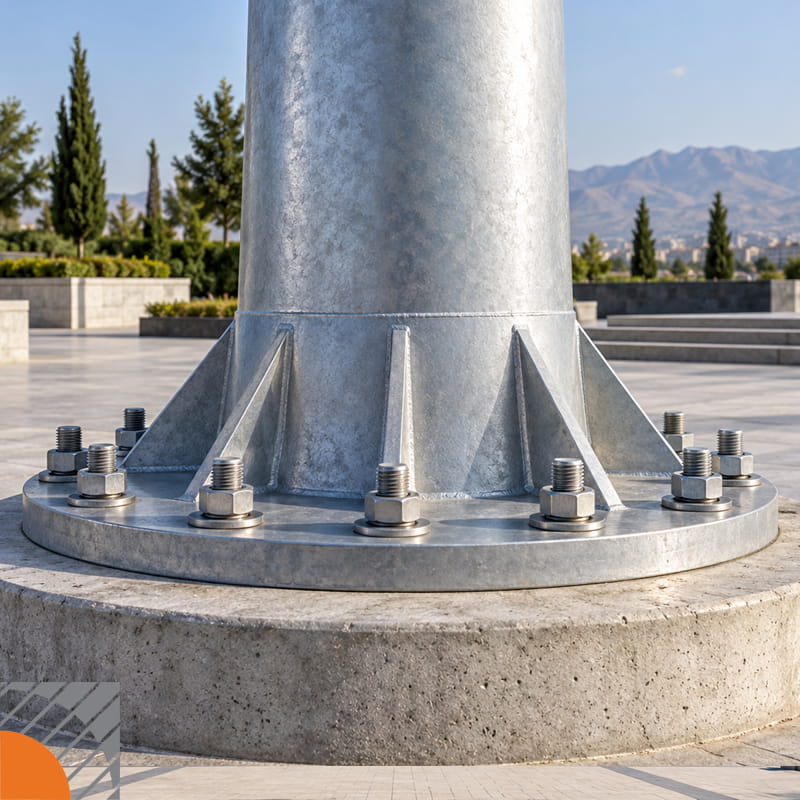

کنترل فونداسیون و اتصالات
نتیجه محاسبه بار باد برای سازههای بلند باید در طراحی مسیر انتقال نیرو استفاده شود. بررسی بدنه سازه بدون کنترل اتصال به پایه و فونداسیون کامل نیست. بسته به سیستم، صفحه‌ستون، مهارها، جوش‌ها، پیچ‌ها و اجزای بتنی باید برای نیروهای مربوط کنترل شوند.
در پی نیز پایداری، فشار زیر فونداسیون و ظرفیت خاک اهمیت دارند. ابعاد مناسب فقط از ارتفاع سازه تعیین نمی‌شود؛ گزارش ژئوتکنیک، هندسه پی و ترکیبات بار لازم‌اند. تغییر تجهیزات پس از اجرا نیز ممکن است بازبینی محاسبات را ضروری کند.
اشتباهات رایج در طراحی
یکی از خطاهای محاسبه بار باد برای سازههای بلند، استفاده از مشخصات پروژه دیگر بدون تطبیق شرایط است. دو سازه مشابه در شهرها یا محیط‌های متفاوت، الزاماً نیاز طراحی یکسانی ندارند. خطای دیگر، نادیده گرفتن بار تجهیزات و محدودیت‌های بهره‌برداری است.
خروجی نرم‌افزار هم بهتنهایی اعتبار طراحی را ثابت نمی‌کند. واحدها، تکیه‌گاه‌ها، ضرایب و توزیع بار باید کنترل شوند. گزارش مناسب، فرضیات و نتایج را روشن بیان میکند و امکان بررسی مستقل را فراهم می‌سازد.
جمع‌بندی
محاسبه بار باد برای سازههای بلند از شناخت محل و هندسه آغاز می‌شود و با کنترل اعضا، پاسخ دینامیکی، اتصالات و پی ادامه می‌یابد. فرمول اولیه فشار، ابزار فهم مسئله است؛ طراحی اجرایی به روش معتبر و داده‌های پروژه نیاز دارد. پیش از سفارش سازه، گزارش محاسبات و محدودیت تجهیزات را دریافت کنید.
سؤالات متداول درباره محاسبه بار باد برای سازههای بلند
- آیا ارتفاع بهتنهایی بار باد را مشخص میکند؟
خیر. سرعت مبنای باد، شرایط محیط، شکل، سطح بادگیر و ویژگیهای دینامیکی نیز مؤثرند. - آیا فرمول فشار دینامیکی برای طراحی کافی است؟
خیر. این رابطه پایه آموزشی محاسبه است؛ فشار و نیروهای طراحی باید طبق روش معتبر تعیین شوند. - آیا همه سازههای بلند به تونل باد نیاز دارند؟
خیر. ضرورت آن به پیچیدگی، حساسیت سازه و الزامات مرجع طراحی وابسته است. - آیا اضافه کردن تجهیزات نیازمند بررسی مجدد است؟
بله. تجهیزات جدید میتوانند بار و پاسخ سازه را تغییر دهند؛ اثرشان باید پیش از نصب ارزیابی شود.
